Описание газорегуляторного пункта ГРПШ-6 с одной линией редуцирования

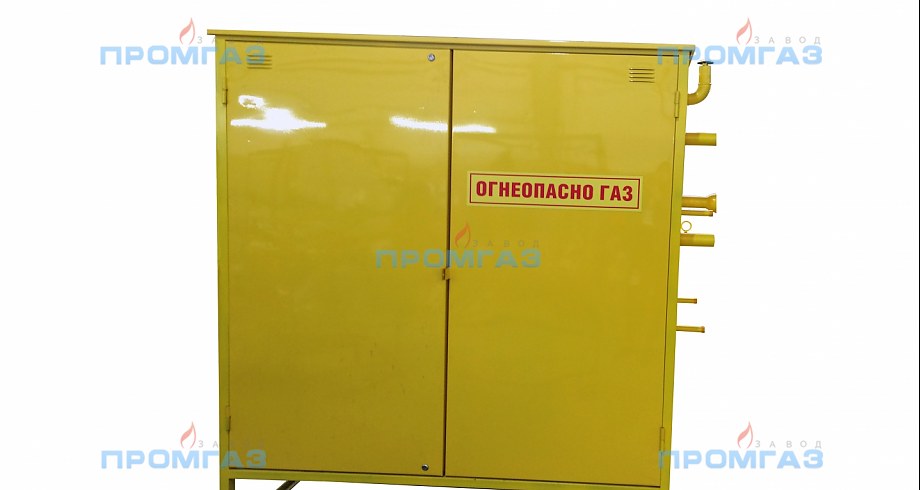

Газорегуляторный шкафной пункт представляет собой комплект газорегуляторного оборудования размещенный в металлическом взрывозащищенном шкафу. Доступ к технологическому отсеку осуществляется через предусмотренные конструкцией двери (могут располагаться с разных сторон).

Завод ПРОМГАЗ изготавливает газорегуляторные шкафные установки ГРПШ в разнообразных исполнениях: с устройствами учета расхода газа, с системой отопления, автоматикой, телеметрией и др.

Назначение газорегуляторного пункта ГРПШ-6 с одной линией редуцирования

Газорегуляторные шкафные установки ГРПШ могут использоваться на производственных и сельскохозяйственных предприятиях, в жилищных комплексах, административных помещениях.

ГРПШ-6 в газораспределительных системах выполняют функции:

  • редуцирования давления природного газа до заданного значения
  • поддержания выходного давления на этом уровне
  • фильтрации газа от нежелательных примесей (по  ГОСТ 5542–87)
  • аварийного прерывания подачи газа

Комплектация газорегуляторного пункта ГРПШ-6 с одной линией редуцирования

Благодаря размещению оборудования в несгораемый шкаф, газорегуляторное оборудование надежно защищено от любых внешних и природных воздействий (в том числе от перепадов температур, механических повреждений,  повышенной влажности и пр). Дополнительная надежность сохранности оборудования обеспечивается предусмотренными  на шкафу замками.

Воздухообмен в ГРПШ-6 происходит благодаря наличию дефлекторов, жалюзийных решеток и вентиляционных патрубков.

Базовый комплект газорегуляторного оборудования ГРПШ включает в себя: трубопроводы подвода и выхода газа, линию редуцирования газа, включающую в себя фильтр, регулятор давления газа и запорную арматуру, сбросную линию, осветительную арматуру.

В зависимости от пожеланий Заказчика ГРПШ-6 может комплектоваться:

  • измерительным комплексом
  • оборудованием телеметрии и телемеханики;
  • автоматикой;
  • отопительными устройствами*.

Все электрооборудование ГРПШ изготавливается во взрывозащищенном, в -пожаро и электробезопасном исполнении.

*ГРПШ с отоплением может выпускаться на базе:

  • газовых горелок
  • АОГВ
  • электрообогревателей
  • водяного отопления от котельной

Приборы обеспечивающие отопление ГРПШ размещают в отдельном герметичном отсеке, отделенном от технологического отсека специальной перегородкой.

Установленные в ГРПШ газопроводы покрывают грунтом, а затем - желтой краской по ГОСТ 6465. На дверях установок должна присутствовать надпись «ОГНЕОПАСНО ГАЗ».

Эксплуатация газорегуляторного пункта ГРПШ-6 с одной линией редуцирования

Газорегуляторные пункты с обогревом можно эксплуатировать в условиях: исполнение У1 (ХЛ1), 1 категория по ГОСТ 15150, температура окружающей среды от минус 40 до +60°С (от минус 60 до +60°С).

Газорегуляторные пункты без обогрева можно эксплуатировать в условиях: исполнение УХЛ, 4 категории по ГОСТ 15150,  температура окружающей среды от +1 до +40о, относительная влажность воздуха до 80% при +25о С, атмосферное давление от 84 до 106,7 Кпа.

Монтаж газорегуляторного пункта ГРПШ-6 с одной линией редуцирования

Подключение ГРПШ осуществляют специальные службы, в соответствии с ПБ 03-517, ПБ 12-529, СНиП 42-01, ПБ 03-576 и ОСТ 153-39.3-051.

ГРПШ монтируют при помощи анкерных болтов к бетонному фундаменту, высотой не более 15 см.

Технические характеристики газорегуляторного пункта шкафного ГРПШ-6

Наименование параметра Значение
Регулятор давления газа РДГБ-6
Регулируемая среда природный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа 0,05–1,2
Выходное давление, кПа 2,2
Пропускная способность, м³/ч, при входном давлении:
0,05 6
0,1 6
0,2 6
0,3 6
0,4 6
0,5 6
0,6 6
Неравномерность регулирования, % ±10
Диапазон настройки срабатывания:
при повышении выходного давления, кПа 3,1±0,15
при понижении выходного давления, кПа 1,4–1,0
Давление начала срабатывания сбросного клапана, кПа 2,75±0,15
Присоединительные размеры: Ду, мм
входного патрубка 15
выходного патрубка 20
Соединение:
входного патрубка, дюйм G½-В
выходного патрубка сварное по ГОСТ 16037-80
Габаритные размеры, мм:
длина 168
ширина 103
высота 364
Масса, кг 4,5

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
