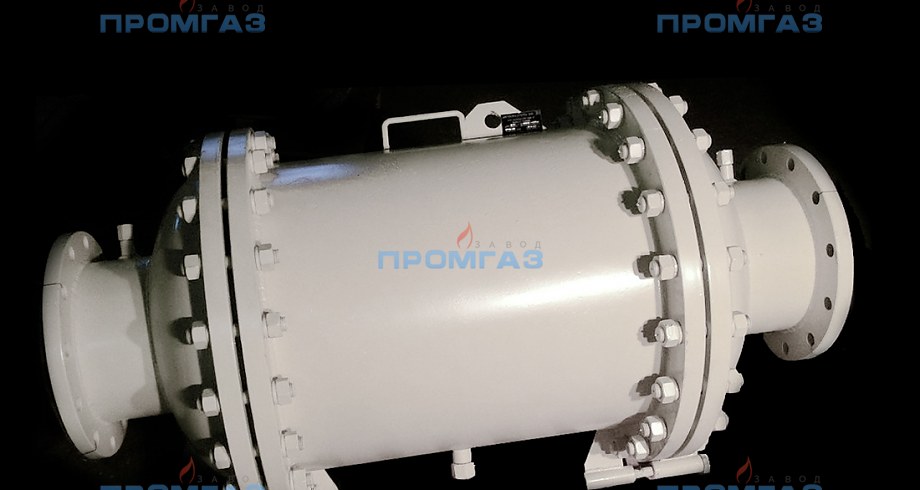

Фильтры газовые (ФГМ)
Производим оборудование на заказ по Вашим параметрам
Поставка оборудования на Ваше предприятие в кратчайшие сроки
Назначение фильтра газового ФГМ
Фильтр газовый ФГМ предназначен для очистки неагрессивных газов и воздуха от механических примесей, а также увеличения сроков службы редуцирующей, запорной, предохранительной и измерительной аппаратуры. Наиболее часто газовые фильтрующие элементы размещают в газорегуляторных установках и газорегуляторных пунктах.
Размещать такие фильтры можно как в помещении, так и на открытом воздухе.
Газовый фильтр ФГМ способен нормально функционировать и соответствовать приведенным ниже техническим характеристиками характеристики при температуре не ниже -4000C.
Характеристика фильтра газового (ФГМ)
| Наименование параметра | Значение |
|---|---|
| Рабочая среда | природный газ по ГОСТ 5542-87 |
| Условный диаметр DN, мм | 150; 200; 300; 400 |
| Рабочее давление PN | 12 кгс/см² |
| Температура окружающей среды, °С | от -40ºС до +40ºС |
| Тип фильтрующего элемента |
пропитанные маслом полиэфирные волокна, волокнисто-пористый полиэтилен |
| Степень фильтрации частиц размером не более 0,02мм, % | 99 |
| Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) | 10 (1000) |
| Присоединение к трубопроводу | фланцевое |
| Гарантийный срок | 12 месяцев |
| Изготовление и поставка | ТУ 3616-004-89334171-2012 |
Условное обозначение газового фильтра ФГМ
При заказе фильтр ФС-III обозначается: ФС-III1-502-2,53-204-0,45 по ТУ 3616-004-89334171-2012, где:
1. Тип фильтра III
2. Диаметр условного прохода Ду
3. Давление условное Ду в Мпа
4. Материал корпуса
5. Размер ячейки в сетке
*Пример условного обозначения фильтра ФС-III с диаметром условного прохода Ду 50 мм, давлением условным Ру 2,5МПа, корпус из материала сталь 20, размером ячейки 0,4мм
Основные технические характеристики фильтра газового (ФГМ)
| Обозначение фильтра | Ду, мм | Ру, МПа | Qmax, м³/час | L, мм | В, мм | H, мм | D1, мм | H1, мм | n | d | масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ФГМ-150 | 150 | 1,2 | 35000 | 1000 | 460 | 600 | 240 | 340 | 8 | 22 | 165,0 |
| ФГМ-200 | 200 | 1,2 | 45000 | 1000 | 460 | 600 | 295 | 400 | 12 | 26 | 168,0 |
| ФГМ-300 | 300 | 1,2 | 100000 | 1400 | 580 | 700 | 520 | 520 | 16 | 30 | 250,0 |
| ФГМ-400 | 400 | 1,2 | 190000 | 1800 | 840 | 980 | 640 | 640 | 20 | 36 | 432,00 |
Фильтры газовые (ФГМ) заказать в Промгаз
Мы рады предложить Вам весь спектр оборудования промышленного и бытового назначения, от шарового крана до блочной котельной. Осуществляем реализацию от одной позиции до полной комплектации объекта строительства, в том числе нестандартным оборудованием.
Мы рады видеть Вас в числе наших клиентов!
