Газорегуляторный пункт шкафной ГСГО - МВ
Производим оборудование на заказ по Вашим параметрам
Поставка оборудования на Ваше предприятие в кратчайшие сроки
Описание газорегуляторного пункта ГСГО - МВ с двумя линиями редуцирования

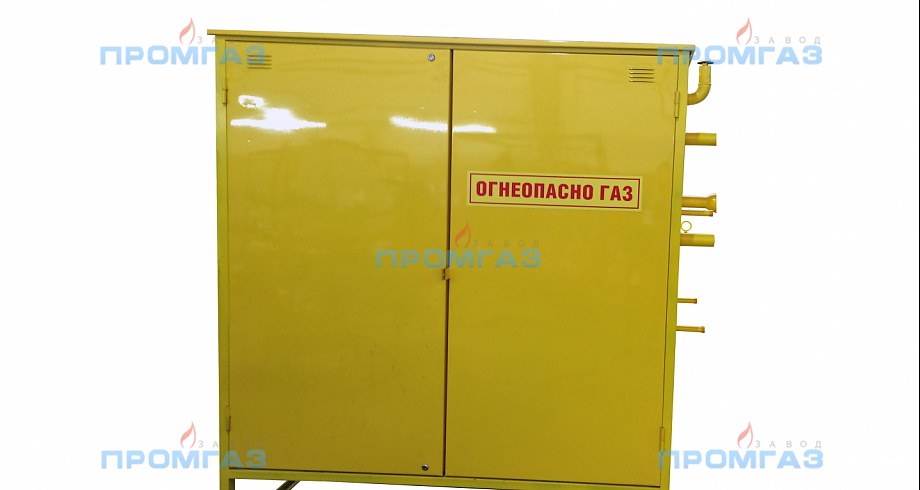

Газорегуляторный шкафной пункт представляет собой комплект газорегуляторного оборудования размещенный в металлическом взрывозащищенном шкафу. Установка отличается высокой безопасностью в использовании и бесперебойностью работы, поскольку наличие дополнительной линии редуцирования позволяет в любых ситуациях (при авариях, либо ремонтных работах) осуществлять бесперебойную подачу газа пользователям.
Завод ПРОМГАЗ изготавливает газорегуляторные шкафные установки ГСГО - МВ в разнообразных исполнениях: с устройствами учета расхода газа, с системой отопления, автоматикой, телеметрией и др.
Назначение газорегуляторного пункта ГСГО - МВ с двумя линиями редуцирования
Газорегуляторные шкафные установки ГРПШ могут использоваться на производственных и сельскохозяйственных предприятиях, в жилищных комплексах, административных помещениях.
ГСГО - МВ в газораспределительных системах выполняют функции:
- редуцирования давления природного газа до заданного значения
- поддержания выходного давления на этом уровне
- фильтрации газа от нежелательных примесей (по ГОСТ 5542–87)
- аварийного прерывания подачи газа
Комплектация газорегуляторного пункта ГСГО - МВ с двумя линиями редуцирования
Благодаря размещению оборудования в несгораемый шкаф, газорегуляторное оборудование надежно защищено от любых внешних и природных воздействий (в том числе от перепадов температур, механических повреждений, повышенной влажности и пр). Дополнительная надежность сохранности оборудования обеспечивается предусмотренными на шкафу замками.
Воздухообмен в ГРПШ происходит благодаря наличию дефлекторов, жалюзийных решеток и вентиляционных патрубков.
Базовый комплект газорегуляторного оборудования ГРПШ включает в себя: трубопроводы подвода и выхода газа, две линии редуцирования газа, включающие в себя фильтры, регуляторы давления газа и запорную арматуру, сбросную линию, осветительную арматуру.
В зависимости от пожеланий Заказчика ГСГО - МВ может комплектоваться:
- измерительным комплексом
- оборудованием телеметрии и телемеханики;
- автоматикой;
- отопительными устройствами*.
Принципы установки регуляторов ГРПШ с двумя линиями редуцирования могут варьироваться:
- последовательная установка
- параллельная установка
Все электрооборудование ГРПШ изготавливается во взрывозащищенном, в -пожаро и электробезопасном исполнении.
*ГРПШ с отоплением может выпускаться на базе:
- газовых горелок
- АОГВ
- электрообогревателей
- водяного отопления от котельной
Приборы обеспечивающие отопление ГРПШ размещают в отдельном герметичном отсеке, отделенном от технологического отсека специальной перегородкой.
Установленные в ГРПШ газопроводы покрывают грунтом, а затем - желтой краской по ГОСТ 6465. На дверях установок должна присутствовать надпись «ОГНЕОПАСНО ГАЗ».
Эксплуатация газорегуляторного пункта ГСГО - МВ с двумя линиями редуцирования
Газорегуляторные пункты с обогревом можно эксплуатировать в условиях: исполнение У1 (ХЛ1), 1 категория по ГОСТ 15150, температура окружающей среды от минус 40 до +60°С (от минус 60 до +60°С).
Газорегуляторные пункты без обогрева можно эксплуатировать в условиях: исполнение УХЛ, 4 категории по ГОСТ 15150, температура окружающей среды от +1 до +40о, относительная влажность воздуха до 80% при +25о С, атмосферное давление от 84 до 106,7 Кпа.
Монтаж газорегуляторного пункта ГСГО - МВ с двумя линиями редуцирования
Подключение ГРПШ осуществляют специальные службы, в соответствии с ПБ 03-517, ПБ 12-529, СНиП 42-01, ПБ 03-576 и ОСТ 153-39.3-051.
ГРПШ монтируют при помощи анкерных болтов к бетонному фундаменту, высотой не более 15 см.
Технические характеристики газорегуляторного пункта шкафного ГСГО - МВ
Регулятор давления газа — РДБК1-50
Максимальное входное давление — 1,2 МПа.
Пропускная способность при давлении на входе:
- 0,1 МПа — 800 (300**) м3/ч;
- 0,3 МПа — 1600 (500**) м3/ч;
- 0,6 МПа — 2800 (1000**) м3/ч;
- 0,9 МПа — 4000 (1400**) м3/ч;
- 1,2 МПа — 5200 (2000**) м3/ч.
Расход газа на обогреватель при давлении 2000 Па — 0,1 м3/ч.
Тепловая мощность газового обогревателя при давлении газа 2000 Па — 960 Вт.
Время включения обогревателя — 90 с.
Время отключения обогревателя при прекращении подачи газа — 90 с.
Масса — 520 кг.
| Параметр |
Значения для исполнения |
||||||
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
| Диапазон настройки давления газа на выходе, кПа | 1–4 | 4–16 | 16–40 | 40–60 | 60–100 | 100–250 | 250–600 |
| Диапазон настройки давления срабатывания сбросного клапана, МПа | 0,00115–0,0046 | 0,0046–0,0184 | 0,0184–0,046 | 0,046–0,069 | 0,069–0,115 | 0,115–0,2875 | 0,2875–0,69 |
| Пределы настройки автоматического отключения подачи газа, МПа: | |||||||
| при повышении выходного давления | 0,00125–0,005 | 0,005–0,02 | 0,02–0,05 | 0,05–0,075 | 0,075–0,125 | 0,125–0,3125 | 0,3125–0,75 |
| при понижении выходного давления | 0,0006–0,002 | 0,001–0,003 | 0,002–0,003 | 0,01–0,03 | 0,01–0,06 | 0,05–0,12 | 0,1–0,4 |
*По заказу возможно изготовление данного изделия с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
ГСГО - МВ заказать в Промгаз
