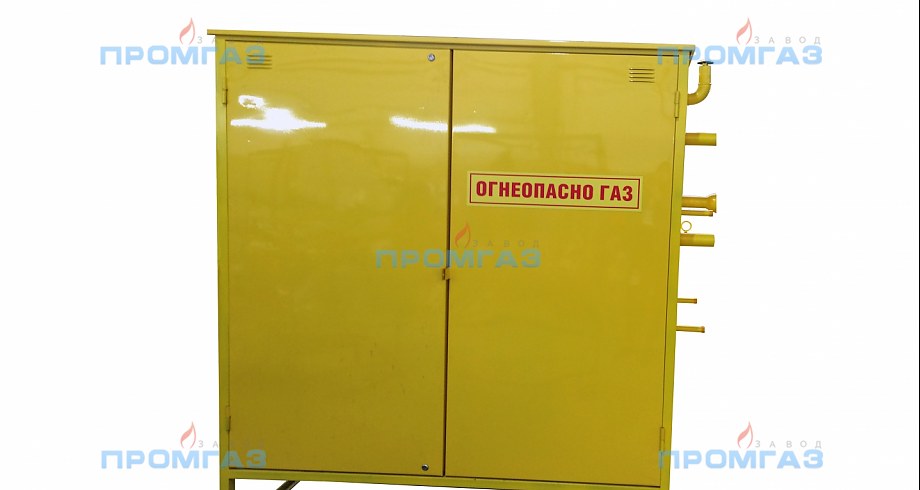

Газорегуляторный шкафной пункт представляет собой комплект газорегуляторного оборудования размещенный в металлическом взрывозащищенном шкафу. Установка отличается высокой безопасностью в использовании и бесперебойностью работы, поскольку наличие дополнительной линии редуцирования позволяет в любых ситуациях (при авариях, либо ремонтных работах) осуществлять бесперебойную подачу газа пользователям.
Завод ПРОМГАЗ изготавливает газорегуляторные шкафные установки ГРПШ-03БМ-2У1 в разнообразных исполнениях: с устройствами учета расхода газа, с системой отопления, автоматикой, телеметрией и др.
Газорегуляторные шкафные установки ГРПШ могут использоваться на производственных и сельскохозяйственных предприятиях, в жилищных комплексах, административных помещениях.
ГРПШ-03БМ-2У1 в газораспределительных системах выполняют функции:
Благодаря размещению оборудования в несгораемый шкаф, газорегуляторное оборудование надежно защищено от любых внешних и природных воздействий (в том числе от перепадов температур, механических повреждений, повышенной влажности и пр). Дополнительная надежность сохранности оборудования обеспечивается предусмотренными на шкафу замками.
Воздухообмен в ГРПШ происходит благодаря наличию дефлекторов, жалюзийных решеток и вентиляционных патрубков.
Базовый комплект газорегуляторного оборудования ГРПШ включает в себя: трубопроводы подвода и выхода газа, две линии редуцирования газа, включающие в себя фильтры, регуляторы давления газа и запорную арматуру, сбросную линию, осветительную арматуру.
В зависимости от пожеланий Заказчика ГРПШ-03БМ-2У1 может комплектоваться:
Принципы установки регуляторов ГРПШ с двумя линиями редуцирования могут варьироваться:
Все электрооборудование ГРПШ изготавливается во взрывозащищенном, в -пожаро и электробезопасном исполнении.
*ГРПШ с отоплением может выпускаться на базе:
Приборы обеспечивающие отопление ГРПШ размещают в отдельном герметичном отсеке, отделенном от технологического отсека специальной перегородкой.
Установленные в ГРПШ газопроводы покрывают грунтом, а затем - желтой краской по ГОСТ 6465. На дверях установок должна присутствовать надпись «ОГНЕОПАСНО ГАЗ».
Газорегуляторные пункты с обогревом можно эксплуатировать в условиях: исполнение У1 (ХЛ1), 1 категория по ГОСТ 15150, температура окружающей среды от минус 40 до +60°С (от минус 60 до +60°С).
Газорегуляторные пункты без обогрева можно эксплуатировать в условиях: исполнение УХЛ, 4 категории по ГОСТ 15150, температура окружающей среды от +1 до +40о, относительная влажность воздуха до 80% при +25о С, атмосферное давление от 84 до 106,7 Кпа.
Подключение ГРПШ осуществляют специальные службы, в соответствии с ПБ 03-517, ПБ 12-529, СНиП 42-01, ПБ 03-576 и ОСТ 153-39.3-051.
ГРПШ монтируют при помощи анкерных болтов к бетонному фундаменту, высотой не более 15 см.
Наименование параметра | Значение | |||||
---|---|---|---|---|---|---|
|
||||||
Регулятор давления газа |
|
|||||
Клапан предохранительный сбросной |
|
|||||
Регулируемая среда |
природный газ |
|||||
Давление газа на входе, Рвх, МПа | 1,2 | |||||
Диапазон настройки выходного давления, Рвых, кПа | 270–300 | |||||
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч | 1100 | |||||
Масса, кг | 150 |
*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
